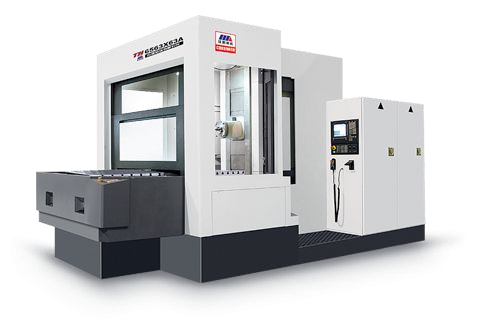

TH65系列卧式铣镗加工中心 　　TH65系列卧式加工中心，是我厂在吸收国内外先进技术开发的数控产品。适合各种箱体类零件的铣、镗、攻丝等多工序的高精、高效加工，广泛应用于汽车、内燃机、航空航天、家电、通用机械等行业。

项目	单位	TH6540×40A	TH6550×50
工作台
工作台面积	mm	400×400	500×500
交换工作台数		双	双
工作台交换时间	s	8	8s
可承受最大荷重	kg	400	500
主轴锥孔		ISO7:24 No50	ISO7:24 No50
主电机功率	KW	11-15	11-15
主轴转速	r/min	20-5000	20-5000
主轴最大扭矩	N.m	376	376
主轴轴向最大抗力	N	7000	7000
主轴工作范围
工作台最大行程X	mm	立柱移动700	立柱移动700
主轴箱最大行程Y	mm	650	650
立柱最大行程Z	mm	工作台移动600	工作台移动600
工作台回转B		1°×360	1°×360
主轴中心线至工作台面距离	mm	50-700	50-700
主轴端面至工作台中心最小距离	mm	200	200
移动速度
切削进给
X、Y、Z		1-10000	1-10000
W		-	-
快速	m/min	24	24m/min
工作台进给		-	-
自动换刀装置
刀库容量/选刀方式	piece	40/定点	40/定点
刀柄规格		ISO7:24JT50	ISO7:24JT50
刀具最大重量	kg	25	25
刀具最大长度/直径	mm	400/φ125	400/φ125
换刀时间	s	9s	9
在相邻刀座有空位时刀具最大直径	mm	250	250
定位精度
X、Y、Z	mm	±0.005	±0.005
B（4×90°）	mm	±5"(±2")	±5"(±2")
重复定位精度
X、Y、Z	mm	±0.003	±0.003
工作台4×90°	mm	±2"	±2"
安装数据
电源	Hz/V	50/380	50/380
电气总容量	KVA	55	55
机床重量	kg	17470	17470
占地面积	mm	4790×4600	4790×4600
外形尺寸	mm	4790×3852×3048	4790×3852×3048
数控系统		FANUC 0i-MC	FANUC 0i-MC
		(FANUC 18i,SIEMENS840D)	(FANUC 18i,SIEMENS840D













项目	单位	TH6563×63A	TH6563×63A/D	TH6563×61A-6P
工作台
工作台面积	mm	630×630	630×630	630×630
交换工作台数		双（6）	1	6
工作台交换时间	s	26		26
可承受最大荷重	kg	1200	1200	1200
主轴锥孔		ISO 7:24 No50	ISO 7:24 No50	ISO 7:24 No50
主电机功率	KW	15/18.5(17/22.5)	15/18.5(17/22.5)	15/18.5(17/22.5)
主轴转速	r/min	20-5000	20-5000	20-5000
主轴最大扭矩	N.m	510/630(870/1150)m	510/630(870/1150)	510/630(870/1150)
主轴轴向最大抗力	N	10000	10000	10000
主轴工作范围
工作台最大行程X	mm	1000	1000	1000
主轴箱最大行程Y	mm	850	850	850
立柱最大行程Z	mm	750	750	750
工作台回转B		1°×360	1°×360	1°×360
主轴中心线至工作台面距离	mm	0-850	0-850	0-850
主轴端面至工作台中心最小距离	mm	200	200	200
移动速度
切削进给
X、Y、Z		1-4000	1-4000	1-4000
W		-	-	-
快速	m/min	X,Y:20 Z:18	X,Y:20 Z:18	X,Y:20 Z:18
工作台进给		-	-	-
自动换刀装置
刀库容量/选刀方式	piece	40/定点	40/定点	40/定点
刀柄规格		ISO 7:24 JT50	ISO 7:24 JT50	ISO 7:24 JT50
刀具最大重量	kg	25	25	25
刀具最大长度/直径	mm	400/φ125	400/φ125	400/φ125
换刀时间	s	9	9	9
在相邻刀座有空位时刀具最大直径	mm	250	250	250
定位精度
X、Y、Z	mm	±0.008	±0.008	±0.008
B（4×90°）	mm	±5"(±2")	±5"(±2")	±5"(±2")
重复定位精度
X、Y、Z	mm	±0.003	±0.005	±0.005
工作台4×90°	mm		±2"	±2"
安装数据
电源	Hz/V	50/380	50/380	50/380
电气总容量	KVA	60	60	60
机床重量	kg	19400	17000	28000
占地面积	mm	6270×4460	3300×4800	9639×4908
外形尺寸	mm	6270×3535×3177	5373×3535×3177	9639×4558×3177
数控系统		FANUC 0i-MC(FANUC 18i,SIEMENS840D)	FANUC 0i-MC(FANUC 18i,SIEMENS840D)	FANUC 0i-MC(FANUC 18i,SIEMENS840D)











项目	单位	TH6580×80	TH6580×80/D	TH6580×80-6P
工作台
工作台面积	mm	800×800	800×800	800×800
交换工作台数		双（6）	1	6
工作台交换时间	s	45s	-	45
可承受最大荷重	kg	2000	2000	2000
主轴锥孔		ISO 7:24 No50	ISO 7:24 No50	ISO 7:24 No50
主电机功率	KW	122/26(17/22.5)	122/26(17/22.5)	122/26(17/22.5)
主轴转速	r/min	20-5000	20-5000	20-5000
主轴最大扭矩	N.m	750/886(870/1150)	750/886(870/1150)	750/886(870/1150)
主轴轴向最大抗力	N	10000	10000	10000
主轴工作范围
工作台最大行程X	mm	1300	1300	1300
主轴箱最大行程Y	mm	1000	1000	1000
立柱最大行程Z	mm	1000	1000	1000
工作台回转B		1°×360	1°×360	1°×360
主轴中心线至工作台面距离	mm	0-1000	0-1000	0-1000
主轴端面至工作台中心最小距离	mm	247	247	247
移动速度
切削进给
X、Y、Z		1-10000	1-10000	1-10000
W		-	-	-
快速	m/min	24	24	24
工作台进给		-	-	-
自动换刀装置
刀库容量/选刀方式	piece	60/定点	60/定点	60/定点
刀柄规格		ISO 7:24 JT50	ISO 7:24 JT50	ISO 7:24 JT50
刀具最大重量	kg	25	25	25
刀具最大长度/直径	mm	400/φ125	400/φ125	400/φ125
换刀时间	s	9	9	9
在相邻刀座有空位时刀具最大直径	mm	250	250	250
定位精度
X、Y、Z	mm	±0.008	±0.008	±0.008
B（4×90°）	mm	±5"(±2")	±5"(±2")	±5"(±2")
重复定位精度
X、Y、Z	mm	±0.005	±0.005	±0.005
工作台4×90°	mm	±2"	±2"	±2"
安装数据
电源	Hz/V	50/380	50/380	50/380
电气总容量	KVA	60	60	60
机床重量	kg	29000	25500	35500
占地面积	mm	4600×7875	6325×4600	10975×5684
外形尺寸	mm	7875×4600×3405	6325×4600×3405	10975×5684×3405
数控系统		FANUC 0i-MC(FANUC 18i,SIEMENS840D)	FANUC 0i-MC(FANUC 18i,SIEMENS840D)	FANUC 0i-MC(FANUC 18i,SIEMENS840D)











项目	单位	THS65100×100	TCH6580
工作台
工作台面积	mm	1000×1000	φ800
交换工作台数		双	1
工作台交换时间	s	45	4
可承受最大荷重	kg	2000	800
主轴锥孔		ISO7:24 No50	HSK-A63
主电机功率	KW	22/26(17/22.5)	19/28.8
主轴转速	r/min	20-5000	10-12000
主轴最大扭矩	N.m	750/886(870/1150)	87/130
主轴轴向最大抗力	N	10000
主轴工作范围
工作台最大行程X	mm	1500	1300
主轴箱最大行程Y	mm	1200	1000
立柱最大行程Z	mm	1000	1500
工作台回转B		1°×360	n×360°
主轴中心线至工作台面距离	mm	0-1200	165-1165
			┷-5-1495
主轴端面至工作台中心最小距离	mm	347	-1500
			┷65-885
移动速度
切削进给
X、Y、Z		1-10000	1-10000
W		-	-
快速	m/min	24	X,Y,Z:24 A:5
工作台进给		-
自动换刀装置
刀库容量/选刀方式	piece	60/定点	60
刀柄规格		ISO7:24JT50	HSK-A63
刀具最大重量	kg	25	7
刀具最大长度/直径	mm		300/φ76
换刀时间	s	9	3
在相邻刀座有空位时刀具最大直径	mm	250	127
定位精度
X、Y、Z	mm	±0.008	±0.008
B（4×90°）	mm	±5"(±2")	A,B:±10"
重复定位精度
X、Y、Z	mm	±0.005	±0.003
工作台4×90°	mm	±2"	A,B:±4"
安装数据
电源	Hz/V	-	50/380
电气总容量	KVA	60	60
机床重量	kg	30500	25000
占地面积	mm	9000×5000	5525×4600
外形尺寸	mm	8785×4820×3605	5525×4600×3605
数控系统		FANUC 0i-MC	SIEMENS 840D
		(SIEMENS 840D)
