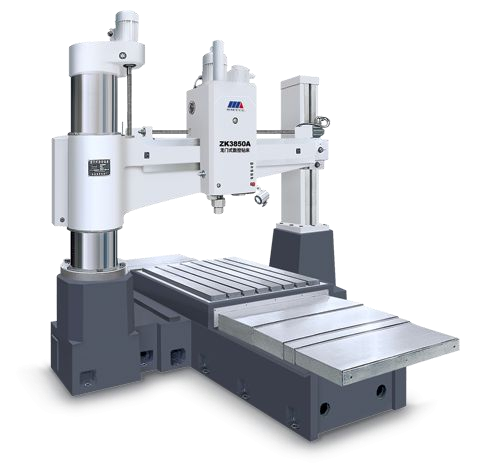

ZK系列数控钻 　　ZK3850A型龙门数控钻床主要用于钢、铸件等材料?50以下各规格孔系的加工，其具有加工孔距精度高，性能稳定等特点。是提高工艺水平极好手段，是管板类零件孔加工最佳工作母机。

项目					ZK3850A
工作台	工作台尺寸			mm	1000×1250
	允许最大荷重			kg	1500
	T形槽尺寸			mm×个	22×7
工作范围	工作台行程-X轴			mm	1250
	主轴箱行程-Y轴			mm	1000
	主轴最大行程-Z轴			mm	270
	横臂升降距离			mm	750（650）
	主轴端面至 工作台面距		最大	mm	1000
			最小	mm	0（100）
主轴	锥孔				莫氏5号
	转数范围			r/min	5-2000
	最大输出扭矩			N.m	500
	承受最大轴向抗力			N	16000
	最大钻孔直径			mm	Φ50
	最大攻丝直径		铸铁	mm	M33
			碳钢	mm	M24
进给	切削进给速度范围 （无级）			mm/min	1-500
	快速移动		X轴	m/min	8
			Y轴	m/min	8
			Z轴	m/min	3
	进给电机参数	扭矩	X轴	N.m	27
			Y轴	N.m	11
			Z轴	N.m	16
		转数	X轴	r/min	3000
			Y轴	r/min	3000
			Z轴	r/min	3000
定位精度	X轴			mm	0.06
	Y轴			mm	0.06
	Z轴			mm	0.07
重复定位精度	X轴			mm	0.015
	Y轴			mm	0.015
	Z轴			mm	0.04
主机尺寸				mm	3760×2750×3162
主机重量				kg	8500
数控系统					选 配
